Durits de frein aviation
Publié le 5 Février 2013
Alors voila !
J'ai dans mon stock quelques durits aviation de 50 cc ou scooter achetées 2 à 3 euros et comme
je souhaite équiper le XJ
je vais les confectionner à partir de ça !
Présentation des durites pour déterminer les longueurs et le sens des banjos
Couper à la scie à métaux .
Si la durite à couper n'a pas de gaine extérieure l’entourer de scotch à l’endroit de la coupe pour
éviter que la tresse ne s’effiloche !
Enlever la bavure à l'intérieur du tube
Enfiler des bouts de gaine thermos-rétractable (30 mm Ø 8 brico-depot) un manchons de guidage et l'écrou du banjo .

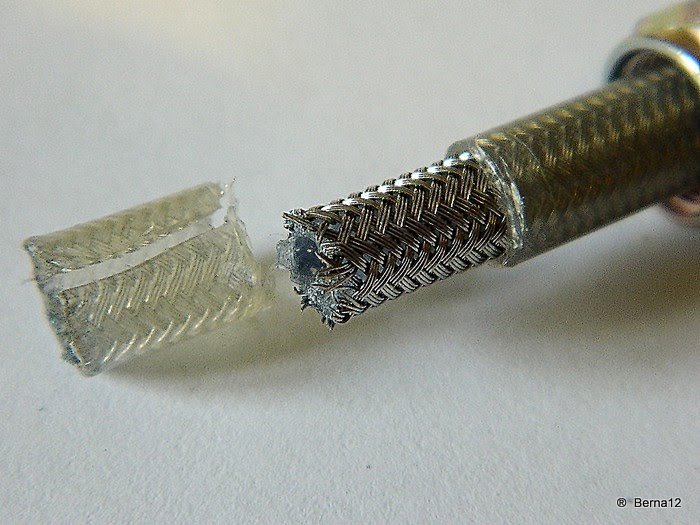

Couper la protection sur 20 mm
Bien écarter la tresse avec un petit tournevis .
Placer l'olive en prenant soin de ne pas coincer un brin de la tresse .
Enfiler le banjo
Visser l'ecrou
Serrer entre des mordaches tendre pour éviter d’endommager les portées du banjo tout en laissant tourner la durite .
Il faut serrer un peut quand même !
Je me suis gardé comme référence de toujours avoir 2 à 3 filets restant apparent en fin de serrage
Bien vérifier le sens des banjos !
Pour bien placer la gaine thermo ,commencer à reteindre avec un briquet du coté de l'écrou sur 5 mm approximativement ,
souffler dessus pour refroidir ,la pousser sous l’écrou et reteindre le reste.
Monter la durit ,si l'angle du banjo doit être corrigé ,c'est possible dans de petite proportion !
Remplir de liquide et purger ,et bien vérifier qu'il ni ai pas de fuites
Coût pour les durits
- Durits occasions 5 euros
- Raccords 34.24 euros avec le port
- gaine thermo-rétractable 0.5 euros
- Liquide de frein 0.5 euros
Total 40.24 euros
*** Durits de frein **
Durit de droite deux raccords banjo à 20° dans le meme sens et sur le meme plan entraxe entre banjo 870 mm
Durit de gauche un raccord banjo à 20° et un droit sur le meme plan entraxe entre banjo 900 mm
** Durits d'anti plongée **
un raccord banjo à 20° et un droit sur le meme plan entraxe entre banjo 300 mm
J'ai fabriqué un guide avec du fil zingué de porte manteau et de la gaine Téflon .
Entouré aussi les deux durits avec de la gaine spiralée .
