Support de GPS

Publié le 16 Septembre 2012

post it menu moto

post it rose menu xj900















Configuration du GPS



*SYSTÈME
Gps: NORMAL
Interface: Garmin Spanner

*CARTE
Orientation: Tracé en haut
Zoom auto: sur
Détail: Le plus
Verr.sur route: sur
Ligne ralier: Relèvement

*TRACÉ
Journal de suivi: sur
Méthode d'enregistrement: Automatique
Intervalle: Normal
Afficher sur carte:sur

*DÉFINITION D'ÉTINÉRAIRE
Méthode de guidage: Vol d'oiseau
Calcul d'itinéraires pour: Voiture/moto
Éviter: sur
Transit. à vol d'oiseau: Distance 100m

*FORMAT DE POSITION
Format de position: hdd° mm.mmm
Syst. géodésique: NAD83
Ellipsoïde de la carte: GRS80

*CAP
Écran: Point cardinaux
RÉférence nord:vrai
Compas:Automatique

*ALTIMÈTRE
Étalonage automatique:sur
Mode Baromètre: Altitude variable
Enrg. des pressions: Engr.quand allumé





--------------------------------------------



Je suis parti de vieilles grilles d'un séchoir à linge ,

je coupe , je tord ,je soude .......

Reste la fixation sur le guidon à fabriquer ,que je vais certainement faire rotative

pour l'étalonnage !






En plus je vais avoir une alimentation spécialement fabriquée pour ,par un expert en la matière , JMM34 !!

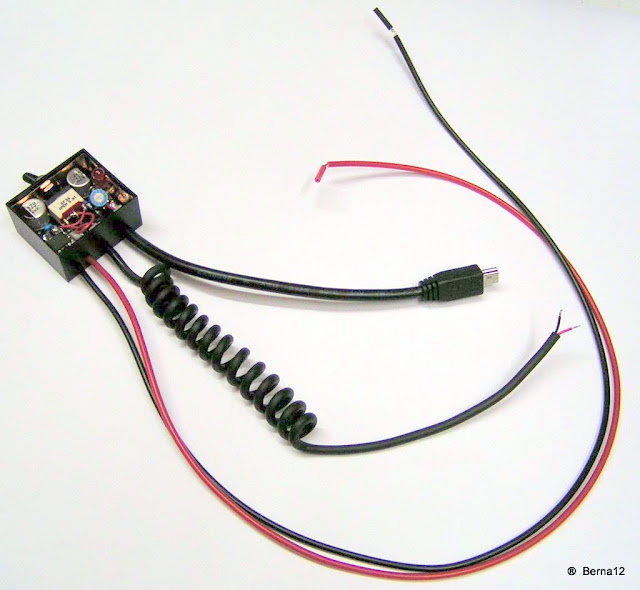

Il y a les fil d'alimentation 12 v, la prise mini usb pour brancher au GPS et le fil spirale qui va servir à alimenter

une LED de Ø 10 mm pour l'éclairage de l'appareil .







Bon voila ! la boucle est bouclée avec peut de route ! ! pour la prochaine sortie !!




La fixation sur le guidon est fini ! ! taillée dans un bout d'inox !

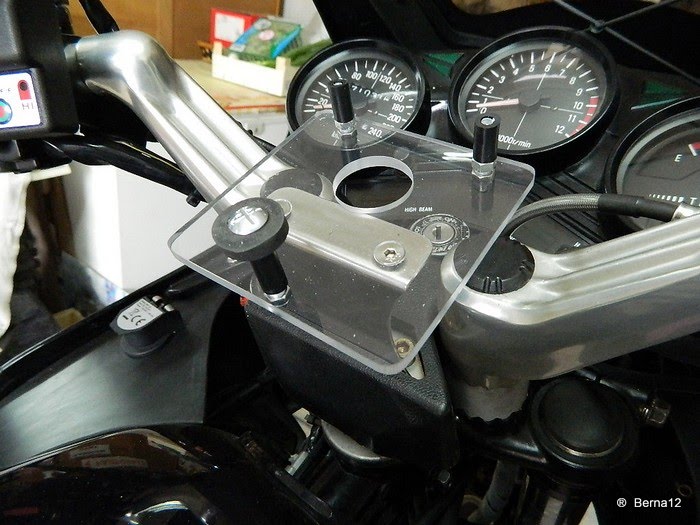

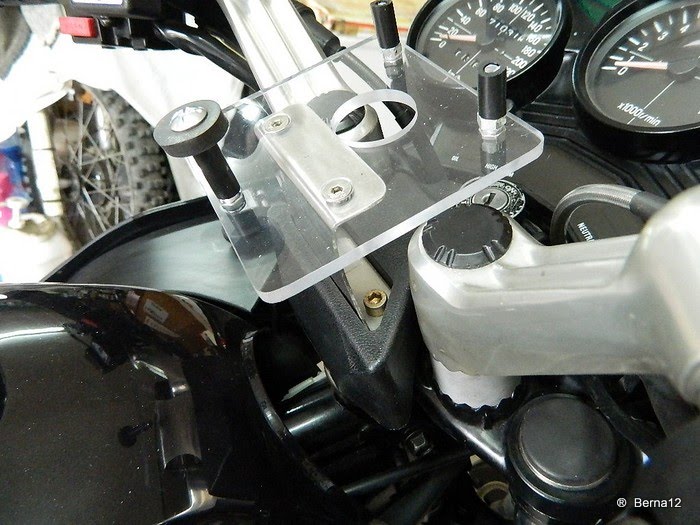

Voici la version pour la XJ900
















Comme je ne pouvais pas enregistrer des traces avec le GPS de route j'ai adapté le support de GPS randonnée

branché avec le même cordon .

Le GPS paramétré en mode route cela va super bien , 170 km de balade ce WE















A la demande d'un ami !

conception et fabrication d'un nouveau support GPS











Deux tiges M6 lg 85 mm inox

Deux écreus borgne M6 inox

Deux tubes Ø 8 ext Ø 6 mm int lg 47 mm

Quatre rondelles plate Ø 6 mm

Un tube aluminium Ø 30 mm ext lg 62

entraxe de perçage 48 mm

un coté au Ø 6 mm

un coté Ø 8.5 mm pour passer le petit tube





Rédigé par berna12

Publié dans #accessoire moto

Commenter cet article
E
eric
05/09/2013 22:48
<br /> super article chapeau moij ai vu sur vfone un gps pas cher donc je vais faire un achat<br /> gps pas cher dite moi si le modele et bien je le trouve pas cher<br />
Répondre
B
berna12
06/09/2013 05:44
<br /> <br /> BONJOUR<br /> <br /> <br /> merci pour le compliment !<br /> <br /> <br /> Il va falloir une prise allume cigare pour le brancher sur une moto ,car l'autonomie est faible !<br /> <br /> <br /> la cartographie date des année 2007 ,mais à mon avis c'est l'argement sufisant ,autrement cela à l'air d'un bon compromis pour la navigation<br /> <br /> <br />  <br /> <br /> <br /> @+<br /> <br /> <br /> Bernard<br /> <br /> <br /> <br />
C
charles
08/04/2013 20:28
<br /> Ah, ok! Mon Nüvi 1490T de route (tu sais, la ventouse sur le compte-tourd), est un "routier" et a peu d'utilité hors chemin.<br /> <br /> <br /> Sinon j'en ai eu 5:<br /> <br /> <br /> -Mio c 220, routier, pas de mise à jour possible=donné à un pote.<br /> <br /> <br /> -Mon premier: Garmin 45XL, sans carto, mais que j'avais acheté pour "voler" (ULM, Parapente), et qui consommait beaucoup, mais qui un jour, en bateau, passé la Sicile, nous a emmené en Grèce, car<br /> on avait pas les cartes, mais juste le bouquin avec les WPTS.<br /> <br /> <br /> -Un autre Garmin, j'ai oublié la réferéence, avec carrto de l'europe sur 2 Micro SD et une troisième, maritime.<br /> <br /> <br /> Son successeur, >Oregon 550, idem pour les cartos, France 25000e, plus des marines, mais je m'en suis peu servi, j'aime pas les écrans tactiles!<br /> <br /> <br />  <br /> <br /> <br /> Et le Nüvi, que je devrais mettre à jour, mais j'ai d'autres soucis.<br /> <br /> <br /> Vu que j'ai commencé par la moto, puis le bateau et les choses "qui volent", les GPS sont entrés dans ma vie (mais je sais encore faire un point au sextant en pleine mer, même si ça ne risque<br /> plus de m'arriver!<br /> <br /> <br />  <br /> <br /> <br /> Je suis passionné de nav' à tous les sens, même de "road trip" TT moto/auto, sans avoir pratiqué!<br /> <br /> <br />  <br /> <br /> <br /> Bon, tout celà se termine, mais arriver à 1° près en voilier, après une traversée de 21 jours, et sans GPS, ça chauffe le coeur !<br />
Répondre
B
berna12
08/04/2013 20:48
<br /> <br /> Il me semblais bien que tu etais expert en la matière , il me semble que tu pratique du geocaching aussi ! Non ?<br /> <br /> <br /> J'ai horreur aussi des tactiles !<br /> <br /> <br /> j'ai la carto 1/25000 france sur le Garmin !<br /> <br /> <br /> Comment va cosette ?<br /> <br /> <br />  <br /> <br /> <br /> @+<br /> <br /> <br /> bernard<br /> <br /> <br />  <br /> <br /> <br /> <br />
C
charles
08/04/2013 19:57
<br /> Un colorado sur une XJ? Mais c'est un GPS de "chemin"!<br /> <br /> <br /> Désolé, mais je verrais mieux un truc du genre "tom tom", ou Nüvi !<br />
Répondre
B
berna12
08/04/2013 20:08
<br /> <br /> Parametré en mode route et voiture cela va super , il nous a guidé hier pendant 170 km sans problèmes,l'avantage c'est que je programme le trajet sur l'ordinateur et je le transfère dans le GPS<br /> ?chose que que je ne sais pas faire avec mon Gps de route (un peu vieux je l'adméts)<br /> <br /> <br /> Merci pour la remarque !<br /> <br /> <br /> @+<br /> <br /> <br /> Bernard <br /> <br /> <br /> <br />
C
charles
31/03/2013 13:57
<br /> Je pensais à un truc saugrenu: Les prepiers micros de radio-diffusion, au début du 20ème siècle, qui étaient maintenus par des ressortspour éviter les vibrations... Sympa l'installation et<br /> l'encombrement<br />
Répondre
C
charles
31/03/2013 12:28
<br /> En voyant le Coloradoje me pose une question: Prise USB branchée, il fonctionne? et quid de l'étanchéité par cette "faille"?<br /> <br /> <br /> Pour info, mon Oregon 550 , en charge, n'affiche pas la carte, mais les accus ont de la "tenue".<br /> <br /> <br /> Pour la XJ, j'utilise mon Garmin Nüvi 1490T de voiture, en collant la ventouse sur le compte tour, le tout assuré par un bout de garcette "okazou"; J'avais acheté une housse étanche: Horreur! Le<br /> plastique transparent gondole et fait des reflets!<br /> <br /> <br /> Dans l'idéal, c'est plutôt une "casquette opaque" qu'il faudrait! Enfin, en cas de pluit, un sachet "ziploc", et vu l'emplacement derrière la bulle, il faudrait vraiment un déluge.<br /> <br /> <br /> L'alimentation est du genre "allume-cigare", mais juste la forme, prise sur le + de la batterie avec un porte fusible, mais qu'est-ce qu'elle vibre! Ca en ejecte la fiche mâle.<br />
Répondre
B
berna12
31/03/2013 13:05
<br /> <br /> Bonjour charles<br /> <br /> <br /> Oui avec le branchement il fonctionne corectement et il est vrai que la prise crée un point faible en cas de pluie .<br /> <br /> <br /> Je compte pas rouler sous la pluie et si cela se produisait je mets le GPS à la poche et je m'arrète.<br /> <br /> <br /> Pour une protection éventuelle je voyais un emballage type boite à gateaux ou autre .<br /> <br /> <br /> Le coup de la fixation de la ventouse sur le compte tour ,elle est bonne celle la <br /> <br /> <br />  <br /> <br /> <br /> @+<br /> <br /> <br /> Bernard<br /> <br /> <br /> <br />
