Power now de JMM34

Publié le 21 Novembre 2011



post it menu moto





Cet article a été fait avec l'aimable participation ( photos ,procédure et fabrication ) de "JMM34" pseudo de Jean Michel

- Pour donner de la souplesse à bas régime -

Dans le cas présent c'est pour équipper un carbutrateur MIKUNI 26 mm de DTLC



De la tole de cuivre eps 5/10 eme ,un dremel avec quelques meules ,une lime ,une cisaille à tôle et de la patience

PICT0011



PICT0012



Préparation pour la soudure à l'étain

PICT0014



PICT0015

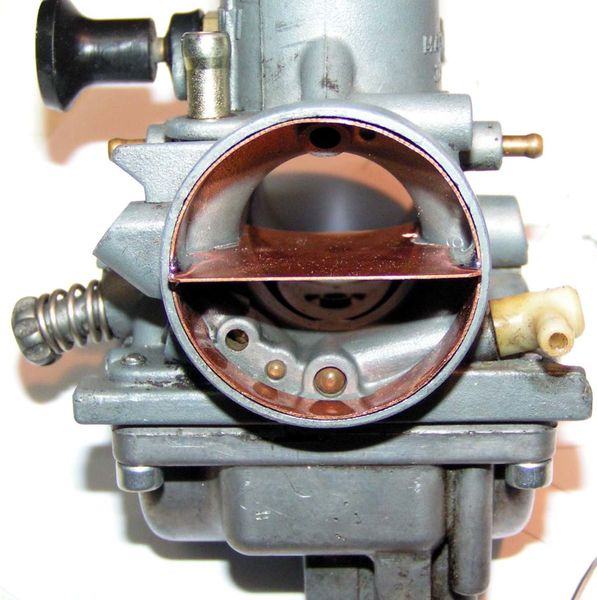

PICT0022





La pièce de droite c'est pour le coté filtre à air et l'autre coté clapet

PICT0034

Rédigé par berna12

Publié dans #carburateur

Commenter cet article
S
sküal
06/01/2018 16:37
EXCELLENT !! surtout sur un 2T ... et c'est "rigolo" !! ...<br /> ce système était présent (mais en tôle INOX) dans la pipe d'ADM du carbu de mes honda 125, XL & XLS /R, XR.<br /> La plaque était bombée suivant l'axe du carbu, de plus elle ne séparait la veine d'air que dans la partie pipe d'ADM
Répondre
F
fido
23/11/2011 14:16
<br /> Oui, c'est très clair, et ça me semble même logique, j'adhère !<br />
Répondre
F
fido
22/11/2011 22:02
<br /> Uniquement côté filtre à air, oui c'est ce que j'avais compris du power now; j'ai été surpris par le 2° élément. Tu pense que c'est superflu ?<br /> <br /> <br /> Et merci pour ta confiance en mes capacités....<br />
Répondre
B
berna12
23/11/2011 07:01
<br /> <br /> Bonjour Frédéric<br /> <br /> <br /> Les deux principes existes ,pour les perfectionnistes deux éléments sont utiles .<br /> <br /> <br /> Perso je dit que celui coté moteur est de trop ,il se crée serte des petite turbulences juste après le boisseau ,mais pas énorme et de toute façon la boite à clapet qui suit crée aussi des<br /> turbulence .<br /> <br /> <br /> Le système rapporté crée des turbulences car il diminue le diamètre et surtout la partie conique du venturi qui va diminuer la vitesse des gaz.<br /> <br /> <br /> Suis je clair ?<br /> <br /> <br /> @+<br /> <br /> <br /> Bernard<br /> <br /> <br /> <br />
F
fido
22/11/2011 17:00
<br /> Il me tarde d'avoir un retour d'expériance en fonctionnement, pour savoir si je suis capable de faire +/- le même. Qui ne tente rien...<br />
Répondre
B
berna12
22/11/2011 20:19
<br /> <br /> Perso je ne doute pas de tes compétences et que tu va pouvoir le fabriquer sans problème .<br /> <br /> <br /> Je pense m'en fabriquer un aussi ,mais uniquement coté filtre à air !<br /> <br /> <br /> @+<br /> <br /> <br /> Bernard<br /> <br /> <br /> <br />
F
fido
21/11/2011 22:07
<br /> Bien joué JMM34 !<br />
Répondre
B
berna12
22/11/2011 06:51
<br /> <br /> Bonjour<br /> <br /> <br /> Oui , il a bien travaillé !<br /> <br /> <br /> @+<br /> <br /> <br /> Bernard<br /> <br /> <br /> <br />
