Bras oscillant YZ 78 pour DTMX

Publié le 5 Décembre 2010

Bagues auto lubrifiante pour remplacer les roulement du bras oscillant. Ø int 22 - Ø ext 29

Plan des bagues

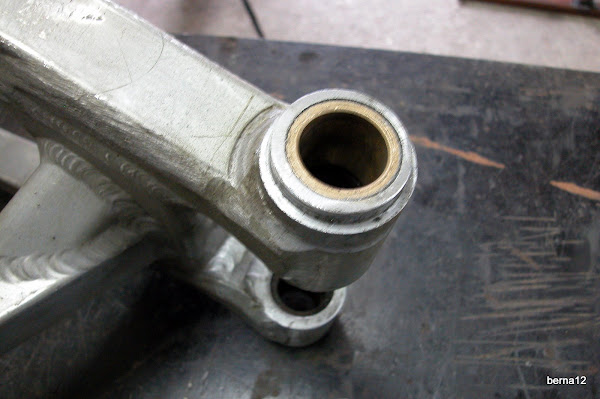

Montage des bagues sur le bras oscillant YZ et réduire de 3 mm par coté la largeur,car cela ne rentrerait pas dans le cadre de la dtmx

Rond étiré de Ø22mm avec deux taraudage M12 (pour ne pas à avoir à repercé le cadre) qui va servir d'axe.

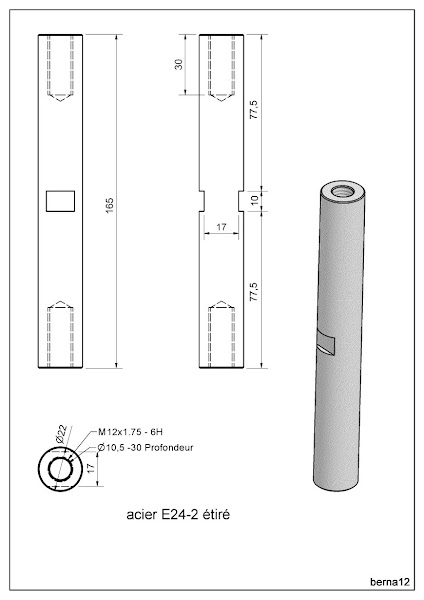

Voici le plan de l'axe du BO.

Détail de la patte d'imobilisasion de la flasque de frein,d'origine sur se modèle (YZ 1978) .

L'axe arrière c'est celui de yZ 1981 que j'ai recoupé et j'ai ressoudé un écrou de 22 sur plat alésé préalablement à 15 mm.

L'entretoise coté frein c'est celle de la DTMX .

Les tendeurs sont ce de YZ 1981 .

Il ne manque plus que le zingage.

Vis pour éviter que l'axe ne bouges

Misen en place des graisseurs

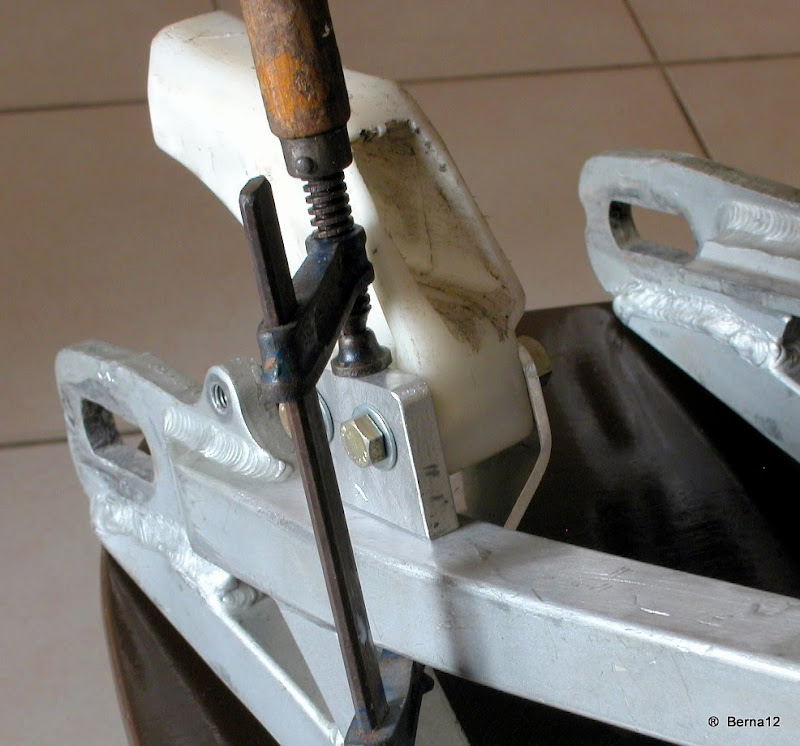

Présentation avant soudure du guide chaine et des support alu.

J'ai enlevé les fixations du tendeur de chaine d'origine.

Patin de protection du bras
