charbon demarreur gtr 1000

Publié le 8 Août 2016

retour menu





Débrancher la batterie, démonter le tendeur de chaine de distribution, démonter l'alternateur "3 vis BTR de Ø8", et démonter le démarreur"2 vis six pans de Ø6", tapoter à l'aide d'un marteau et un bout de bois pour extraire le démarreur.

charbon demarreur gtr 1000
charbon demarreur gtr 1000
charbon demarreur gtr 1000

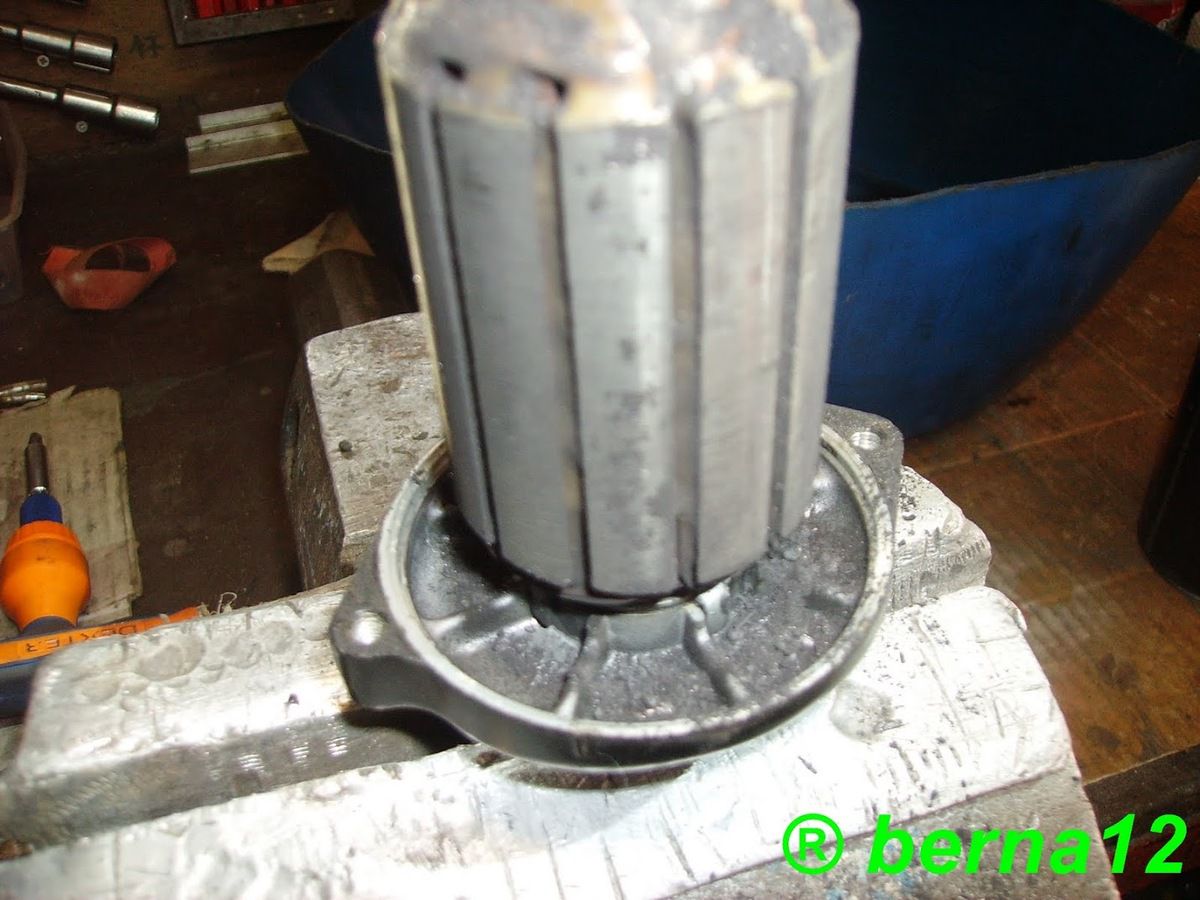

Les charbons sont carrément partis en poussière, le courant passait par les ressorts en appui sur le collecteur qui heureusement n'est pas abimé, il était temps que j'intervienne.

Avant le démontage, faire des repères d'alignement sur les 3 pièces du corps du démarreur.

charbon demarreur gtr 1000
charbon demarreur gtr 1000
charbon demarreur gtr 1000
charbon demarreur gtr 1000
charbon demarreur gtr 1000
charbon demarreur gtr 1000
charbon demarreur gtr 1000





"Ou trouver un kit pas cher"

Ne vous y trompez pas, ce kit "SMU9101" et le même que ceux distribués par d'autres marques qui peuvent valoir entre 30 et 70 euros hors transport, à vous de choisir.

Le kit comprend, tout, sauf le roulement, un 609Zz



charbon demarreur gtr 1000





Démonter les ressorts, enfiler les charbons du négatif, monter le support des charbons positifs en prenant soin à l'indexage et ne pas oublier le petit joint torique qui isole le positif de la carcasse du démarreur.
Monter le tout sur stator "indexage", la platine rentre légèrement en force.
Assembler le rotor et le stator sans oublier le joint entre les deux pièces, prendre bien soin du bon passage des charbons au collecteur, ils sont fragiles et n'aiment pas les coups.
Monter les ressorts, le joint, est assembler le chapeau, toujours en prenant soin à l'index de positionnement

charbon demarreur gtr 1000
charbon demarreur gtr 1000
charbon demarreur gtr 1000
charbon demarreur gtr 1000
charbon demarreur gtr 1000

Rédigé par berna12

Publié dans #Side

Commenter cet article
S
Bonjour Monsieur. j'ai une interrogation : avant de changer les charbons aviez-vous du mal à faire démarrer la moto quand cette dernière était chaude ? (exemple vous partez faire un tour. Vous faites une pause et là impossible de redémarrer. Vous revenez quelques heures plus tard et la moto repart). Merci d'avance pour votre réponse et vive la GTR 1OOO
Répondre
B
Bonjour<br /> quand j'ai eu des problèmes de démarreur, le moteur avait du mal à se lancer a froid comme à chaud, comme s'il n'y avait pas assez de courant par contre, un problème de boîte à fusibles a les mêmes symptômes que ce que vous dites.<br /> http://berna1201.over-blog.com/2020/11/boite-fusible-gtr-1000.html<br /> je reste a votre disposition.<br /> @+<br /> Bernard
S
Bonjour j ai commendé le même kit que sur la photo , mais j ai un soucis le roulement à aiguille fourni dans le kit Ne rentre pas sur l axe est ce que vous auriez la référence du roulement d origine ? Cordialement
Répondre
B
Bonsoir<br /> Avec un peu de retard, je n'ai pas changé le roulement à aiguilles !<br /> @+<br /> Bernard
